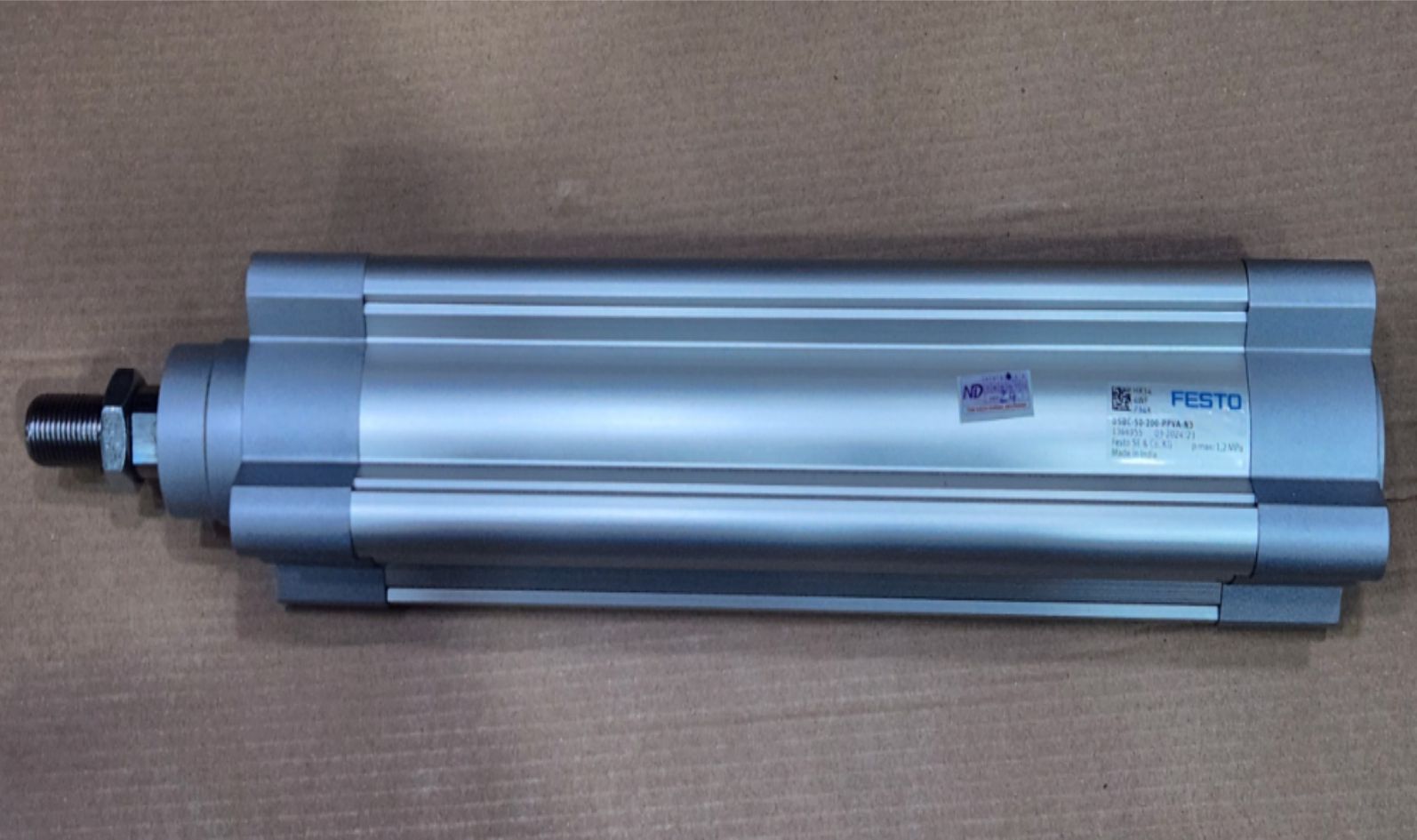

Xi lanh khí nén DSBC-50-200-PPVA-N3
Xi lanh khí nén Festo tiêu chuẩn DSBC-50-200-PPVA-N3 (1366955), sản xuất theo tiêu chuẩn EU.
| Mã sản phẩm | DSBC-50-200-PPVA-N3 |
| Xuất xứ | India/ China |
| Nhà sản xuất | FESTO |
| Mã nhà sản xuất | 1366955 |
Mô tả chi tiết Xi lanh Festo tiêu chuẩn model DSBC-50-200-PPVA-N3 (1366955)
|
Đặc tính |
Giá trị |
|
Hành trình |
200 mm |
|
Ø pít tông |
50 mm |
|
Ren thanh pít tông |
M16x1,5 |
|
Đệm |
Đệm khí nén ở cả hai bên điều chỉnh được |
|
Vị trí lắp đặt |
bất kì |
|
Tuân theo tiêu chuẩn |
ISO 15552 |
|
Đầu thanh piston |
Ren ngoài |
|
Cấu trúc xây dựng |
Pít tông Cần piston Ống định hình |
|
Phát hiện vị trí |
cho các công tắc gần |
|
Biểu tượng |
00991235 |
|
Các biến thể |
thanh pít-tông một mặt |
|
Áp suất vận hành |
0.04 MPA.... 1.2 MPA |
|
Áp suất vận hành |
0.4 bar ... 12 bar |
|
Nguyên tắc vận hành |
tác động kép |
|
Môi chất vận hành |
Khí nén theo ISO 8573-1:2010 [7:4:4] |
|
Lưu ý về môi chất vận hành/điều khiển |
Có thể hoạt động bằng dầu (cần thiết cho hoạt động tiếp theo) |
|
Lớp chống ăn mòn KBK |
2 - bị ăn mòn vừa phải |
|
Tuân thủ LABS |
VDMA24364-B1/B2-L |
|
Loại phòng sạch |
Loại 6 theo ISO 14644-1 |
|
Nhiệt độ môi trường xung quanh |
-20 °C ... 80 °C |
|
Năng lượng va chạm ở các vị trí cuối |
1 J |
|
Chiều dài đệm |
22 mm |
|
Lực lý thuyết ở mfíc 0,6 MPa (6 bar, 87 psi), dòng hồi |
990 N |
|
Lực theo lý thuyết tại 0,6 MPa (6 bar, 87 psi), luồng |
1178 N |
|
Khối lượng di chuyển ở hành trình 0 mm |
365 g |
|
Khối lượng di chuyển bổ sung trên mỗi hành trình 10 mm |
25 g |
|
Trọng lượng cơ bản ở hành trình 0 mm |
1190 g |
|
Trọng lượng bổ sung cho mỗi hành trình 10 mm |
56 g |
|
Kiểu gắn |
tùy ý: với ren trong với phụ kiện |
|
Cổng nối khí nén |
G1/4 |
|
Ghi chú vật liệu |
Tuân thủ RoHS |
|
Vật liệu phủ |
Nhôm đúc áp lực, tráng |
|
Đặc tính |
Giá trị |
|
Vật liệu con dấu piston |
TPE-U(PU) |
|
Vật liệu pít tông |
Hợp kim nhôm rèn |
|
Vật liệu thanh piston |
thép hợp kim |
|
Vật liệu ty pít tông-dụng cụ nạo kín |
TPE-U (PU) |
|
Con dấu đệm vật liệu |
TPE-U (PU) |
|
Vật liệu piston bộ đệm |
POM |
|
Vật liệu vỏ xy lanh |
Hợp kim nhôm rèn, anot hóa mịn |
|
Vật liệu đai ốc |
Thép, mạ kẽm |
|
Vật liệu ổ trục |
POM |
|
Vít cổ vật liệu |
Thép mạ kẽm |
Xi lanh DSBC có các kích thước xi lanh (Bore cylinder) từ 32, 40, 50, 63, 80, 100, 125 mm. Hành trình (Stoke cylinder) từ 1 ... 2800 mm
Mã hàng thông dụng cho loại DSBC của Festo như bảng sau:
|
DSBC-32-20-PPVA-N3 |
DSBC-32-20-PPSA-N3 |
|
DSBC-32-25-PPVA-N3 |
DSBC-32-25-PPSA-N3 |
|
DSBC-32-30-PPVA-N3 |
DSBC-32-30-PPSA-N3 |
|
DSBC-32-40-PPVA-N3 |
DSBC-32-40-PPSA-N3 |
|
DSBC-32-50-PPVA-N3 |
DSBC-32-50-PPSA-N3 |
|
DSBC-32-60-PPVA-N3 |
DSBC-32-60-PPSA-N3 |
|
DSBC-32-70-PPVA-N3 |
DSBC-32-70-PPSA-N3 |
|
DSBC-32-80-PPVA-N3 |
DSBC-32-80-PPSA-N3 |
|
DSBC-32-125-PPVA-N3 |
DSBC-32-125-PPSA-N3 |
|
DSBC-32-150-PPVA-N3 |
DSBC-32-150-PPSA-N3 |
|
DSBC-32-160-PPVA-N3 |
DSBC-32-160-PPSA-N3 |
|
DSBC-32-200-PPVA-N3 |
DSBC-32-200-PPSA-N3 |
|
DSBC-32-250-PPVA-N3 |
DSBC-32-250-PPSA-N3 |
|
DSBC-32-300-PPVA-N3 |
DSBC-32-300-PPSA-N3 |
|
DSBC-32-320-PPVA-N3 |
DSBC-32-320-PPSA-N3 |
|
DSBC-32-400-PPVA-N3 |
DSBC-32-400-PPSA-N3 |
|
DSBC-32-500-PPVA-N3 |
DSBC-32-500-PPSA-N3 |
|
DSBC-40-20-PPVA-N3 |
DSBC-40-20-PPSA-N3 |
|
DSBC-40-25-PPVA-N3 |
DSBC-40-25-PPSA-N3 |
|
DSBC-40-30-PPVA-N3 |
DSBC-40-30-PPSA-N3 |
|
DSBC-40-40-PPVA-N3 |
DSBC-40-40-PPSA-N3 |
|
DSBC-40-50-PPVA-N3 |
DSBC-40-50-PPSA-N3 |
|
DSBC-40-60-PPVA-N3 |
DSBC-40-60-PPSA-N3 |
|
DSBC-40-70-PPVA-N3 |
DSBC-40-70-PPSA-N3 |
|
DSBC-40-80-PPVA-N3 |
DSBC-40-80-PPSA-N3 |
|
DSBC-40-100-PPVA-N3 |
DSBC-40-100-PPSA-N3 |
|
DSBC-40-150-PPVA-N3 |
DSBC-40-150-PPSA-N3 |
|
DSBC-40-160-PPVA-N3 |
DSBC-40-160-PPSA-N3 |
|
DSBC-40-200-PPVA-N3 |
DSBC-40-200-PPSA-N3 |
|
DSBC-40-250-PPVA-N3 |
DSBC-40-250-PPSA-N3 |
|
DSBC-40-300-PPVA-N3 |
DSBC-40-300-PPSA-N3 |
|
DSBC-40-320-PPVA-N3 |
DSBC-40-320-PPSA-N3 |
|
DSBC-40-400-PPVA-N3 |
DSBC-40-400-PPSA-N3 |
|
DSBC-40-500-PPVA-N3 |
DSBC-40-500-PPSA-N3 |
|
DSBC-50-20-PPVA-N3 |
DSBC-50-20-PPSA-N3 |
|
DSBC-50-25-PPVA-N3 |
DSBC-50-25-PPSA-N3 |
|
DSBC-50-30-PPVA-N3 |
DSBC-50-30-PPSA-N3 |
|
DSBC-50-40-PPVA-N3 |
DSBC-50-40-PPSA-N3 |
|
DSBC-50-50-PPVA-N3 |
DSBC-50-50-PPSA-N3 |
|
DSBC-50-60-PPVA-N3 |
DSBC-50-60-PPSA-N3 |
|
DSBC-50-70-PPVA-N3 |
DSBC-50-70-PPSA-N3 |
|
DSBC-50-80-PPVA-N3 |
DSBC-50-80-PPSA-N3 |
|
DSBC-50-100-PPVA-N3 |
DSBC-50-100-PPSA-N3 |
|
DSBC-50-125-PPVA-N3 |
DSBC-50-125-PPSA-N3 |
|
DSBC-50-160-PPVA-N3 |
DSBC-50-160-PPSA-N3 |
|
DSBC-50-200-PPVA-N3 |
DSBC-50-200-PPSA-N3 |
|
DSBC-50-250-PPVA-N3 |
DSBC-50-250-PPSA-N3 |
|
DSBC-50-300-PPVA-N3 |
DSBC-50-300-PPSA-N3 |
|
DSBC-50-320-PPVA-N3 |
DSBC-50-320-PPSA-N3 |
|
DSBC-50-400-PPVA-N3 |
DSBC-50-400-PPSA-N3 |
|
DSBC-50-500-PPVA-N3 |
DSBC-50-500-PPSA-N3 |
|
DSBC-63-25-PPVA-N3 |
DSBC-63-25-PPSA-N3 |
|
DSBC-63-30-PPVA-N3 |
DSBC-63-30-PPSA-N3 |
|
DSBC-63-40-PPVA-N3 |
DSBC-63-40-PPSA-N3 |
|
DSBC-63-50-PPVA-N3 |
DSBC-63-50-PPSA-N3 |
|
DSBC-63-60-PPVA-N3 |
DSBC-63-60-PPSA-N3 |
|
DSBC-63-70-PPVA-N3 |
DSBC-63-70-PPSA-N3 |
|
DSBC-63-80-PPVA-N3 |
DSBC-63-80-PPSA-N3 |
|
DSBC-63-100-PPVA-N3 |
DSBC-63-100-PPSA-N3 |
|
DSBC-63-125-PPVA-N3 |
DSBC-63-125-PPSA-N3 |
|
DSBC-63-150-PPVA-N3 |
DSBC-63-150-PPSA-N3 |
|
DSBC-63-160-PPVA-N3 |
DSBC-63-160-PPSA-N3 |
|
DSBC-63-250-PPVA-N3 |
DSBC-63-250-PPSA-N3 |
|
DSBC-63-300-PPVA-N3 |
DSBC-63-300-PPSA-N3 |
|
DSBC-63-320-PPVA-N3 |
DSBC-63-320-PPSA-N3 |
|
DSBC-63-400-PPVA-N3 |
DSBC-63-400-PPSA-N3 |
|
DSBC-63-500-PPVA-N3 |
DSBC-63-500-PPSA-N3 |
|
DSBC-80-25-PPVA-N3 |
DSBC-80-25-PPSA-N3 |
|
DSBC-80-30-PPVA-N3 |
DSBC-80-30-PPSA-N3 |
|
DSBC-80-40-PPVA-N3 |
DSBC-80-40-PPSA-N3 |
|
DSBC-80-50-PPVA-N3 |
DSBC-80-50-PPSA-N3 |
|
DSBC-80-60-PPVA-N3 |
DSBC-80-60-PPSA-N3 |
|
DSBC-80-70-PPVA-N3 |
DSBC-80-70-PPSA-N3 |
|
DSBC-80-80-PPVA-N3 |
DSBC-80-80-PPSA-N3 |
|
DSBC-80-100-PPVA-N3 |
DSBC-80-100-PPSA-N3 |
|
DSBC-80-125-PPVA-N3 |
DSBC-80-125-PPSA-N3 |
|
DSBC-80-150-PPVA-N3 |
DSBC-80-150-PPSA-N3 |
|
DSBC-80-160-PPVA-N3 |
DSBC-80-160-PPSA-N3 |
|
DSBC-80-200-PPVA-N3 |
DSBC-80-200-PPSA-N3 |
|
DSBC-80-250-PPVA-N3 |
DSBC-80-250-PPSA-N3 |
|
DSBC-80-320-PPVA-N3 |
DSBC-80-320-PPSA-N3 |
|
DSBC-80-400-PPVA-N3 |
DSBC-80-400-PPSA-N3 |
|
DSBC-80-500-PPVA-N3 |
DSBC-80-500-PPSA-N3 |
|
DSBC-100-25-PPVA-N3 |
DSBC-100-25-PPSA-N3 |
|
DSBC-100-40-PPVA-N3 |
DSBC-100-40-PPSA-N3 |
|
DSBC-100-50-PPVA-N3 |
DSBC-100-50-PPSA-N3 |
|
DSBC-100-60-PPVA-N3 |
DSBC-100-60-PPSA-N3 |
|
DSBC-100-80-PPVA-N3 |
DSBC-100-80-PPSA-N3 |
|
DSBC-100-100-PPVA-N3 |
DSBC-100-100-PPSA-N3 |
|
DSBC-100-125-PPVA-N3 |
DSBC-100-125-PPSA-N3 |
|
DSBC-100-150-PPVA-N3 |
DSBC-100-150-PPSA-N3 |
|
DSBC-100-160-PPVA-N3 |
DSBC-100-160-PPSA-N3 |
|
DSBC-100-200-PPVA-N3 |
DSBC-100-200-PPSA-N3 |
|
DSBC-100-250-PPVA-N3 |
DSBC-100-250-PPSA-N3 |
|
DSBC-100-300-PPVA-N3 |
DSBC-100-300-PPSA-N3 |
|
DSBC-100-320-PPVA-N3 |
DSBC-100-320-PPSA-N3 |
|
DSBC-100-400-PPVA-N3 |
DSBC-100-400-PPSA-N3 |
|
DSBC-100-500-PPVA-N3 |
DSBC-100-500-PPSA-N3 |
|
DSBC-125-40-PPVA-N3 |
DSBC-125-40-PPSA-N3 |
|
DSBC-125-50-PPVA-N3 |
DSBC-125-50-PPSA-N3 |
|
DSBC-125-60-PPVA-N3 |
DSBC-125-60-PPSA-N3 |
|
DSBC-125-80-PPVA-N3 |
DSBC-125-80-PPSA-N3 |
|
DSBC-125-100-PPVA-N3 |
DSBC-125-100-PPSA-N3 |
|
DSBC-125-125-PPVA-N3 |
DSBC-125-125-PPSA-N3 |
|
DSBC-125-150-PPVA-N3 |
DSBC-125-150-PPSA-N3 |
|
DSBC-125-160-PPVA-N3 |
DSBC-125-160-PPSA-N3 |
|
DSBC-125-200-PPVA-N3 |
DSBC-125-200-PPSA-N3 |
|
DSBC-125-250-PPVA-N3 |
DSBC-125-250-PPSA-N3 |
|
DSBC-125-300-PPVA-N3 |
DSBC-125-300-PPSA-N3 |
|
DSBC-125-320-PPVA-N3 |
DSBC-125-320-PPSA-N3 |
|
DSBC-125-400-PPVA-N3 |
DSBC-125-400-PPSA-N3 |
|
DSBC-125-500-PPVA-N3 |
DSBC-125-500-PPSA-N3 |
Để được tư vấn chọn model sản phẩm. Vui lòng liên hệ phòng kinh doanh để được tư vấn và báo giá.
CÔNG TY TNHH THIẾT BỊ NHẬT ĐỨC cung cấp các thiết bị công nghiệp, tự động hóa, khí nén, thủy lực chính hãng và giải pháp tiết kiệm khí cho các nhà máy ở Hồ Chí Minh, Bình Dương, Đồng Nai, Long An và một số tỉnh phía Bắc như: Hà Nội, Đà Nẵng, Hải Dương, Bắc Ninh…
Cam kết hàng thiết bị chính hãng, rõ nguồn gốc xuất xứ, bảo hành 12-60 tháng.
https://www.thietbinhatduc.com
Liên Hệ: Mr.Bảo 0946.096.116
